リスクと手間に変革を。
封じ込め粉砕機HA-5型は、高い安全性と
容易な作業性を両立。
ハイリスクな粉砕工程に、
新たな自由と選択肢をもたらす1台です。
粉体装置と封じ込め機器を
ひとつのかたちに
安全と生産性、革新と信頼
この比類なき融合が、
ミライを切り拓く
コンテインメント装置シリーズ
HUGO 〈ユーゴ〉

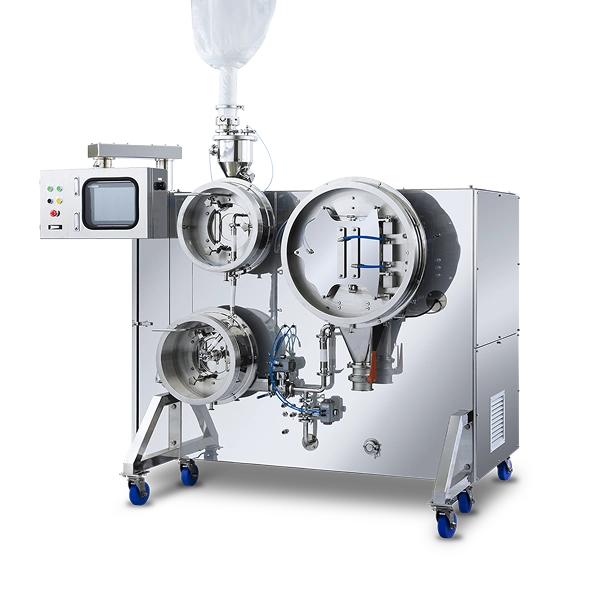

封じ込め粉砕機 HA-5型
4つの特長
高い安全性
容易な作業性
多機能性
柔軟に
カスタマイズ
高い安全性
- OEL1μg/ｍ3以下に対応
- WIP洗浄が可能
- フレキシブルバッグの装着で作業時のリスク低減が可能
封じ込め性能
装置単体での封じ込め性能評価結果は、いずれの箇所でも0.1μg/㎥ 以下をクリアしています。
※マンニトール1kgをホッパー内に投入し粉砕を実施
測定方法：SMEPAC（APCPPE）準拠
洗浄はWIP（Wet In Place） 対応
- 接粉部
-
内部は洗浄水で浸漬させて洗浄を行います。
駆動部は、低速で回転しながらウエットダウンします。
供給・粉砕部と回収部の２つのエリアに分けて洗浄します。
- 軸封部
-
圧空を利用して、ラビリンス内部の洗浄を行います。
軸受部はエアパージで洗浄液の侵入を防止します。
- バグケース
- バグフィルターは付着した微粉をノズルで洗い流しながら洗浄液を浸漬させ、ウエットダウンを行います。

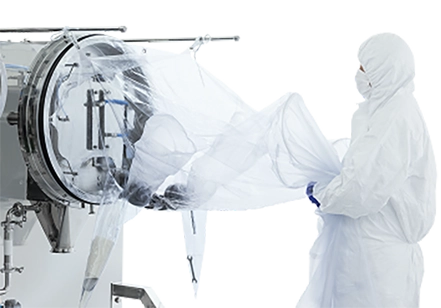

フレキシブルバッグ（選択式）
粉砕する原料物性によっては、付着等が原因で稼働を中断し、部品交換をする必要があります。
フレキシブルバッグを装着することで、安全に装置内部へアクセスし、部品交換を行うことができます。
容易な作業性

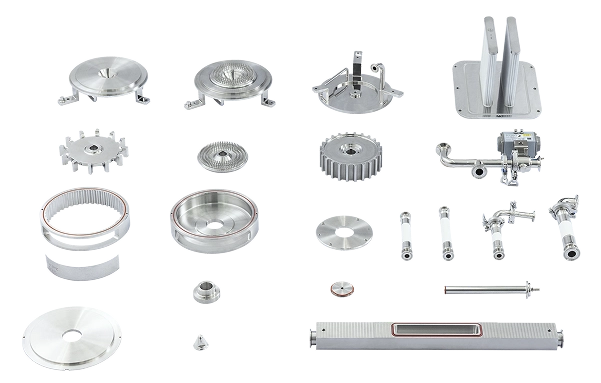

- コンパクトな設計で、部品も軽量化
- 工具の種類、使用箇所の最小化
- 操作しやすい画面

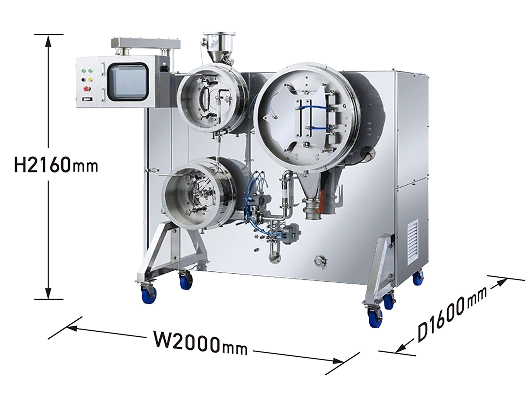

コンパクト設計・
移動可能
コンパクト設計・移動可能
コンパクトな設計です。
設置場所を選ばずお使いいただけます。
用途に応じて、他の機器との入れ替えも可能で、
効率的な運用を実現します。
簡便な作業性を重視
簡便な作業を実現するため、本装置に使用する工具は最低限に留めております。
締め付けが必要な部位については、グローブ操作を念頭に置いた設計としました。

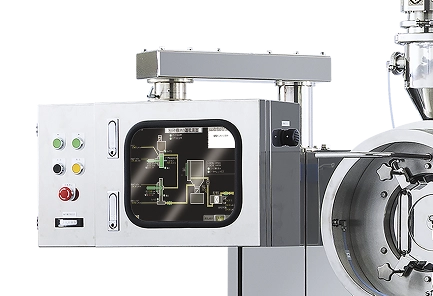

操作しやすい画面
稼働前のリークチェック、各パラメータの設定、洗浄条件などをレシピ登録し、自動制御に対応します。
また、稼働状態やアラート等のデータログ出力などもご要望に沿ってシステムのカスタマイズが可能です。

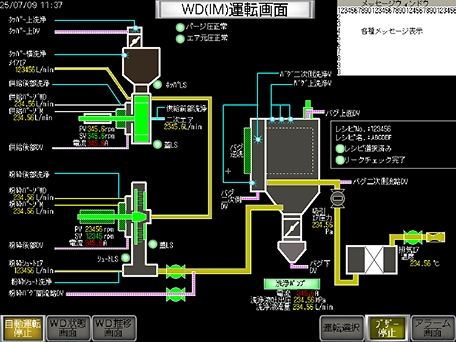

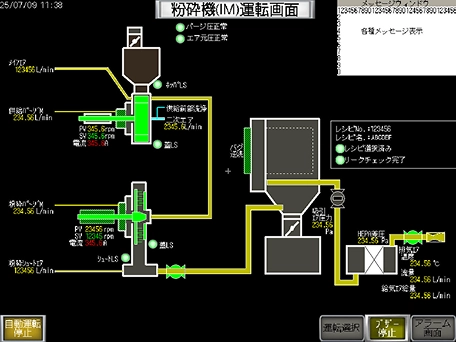

【稼働時画面】
【洗浄時画面】
多機能性
- ハンマーミル、ピンミル兼用
- 要望に基づいた防爆仕様に対応
- 不活性ガスによる置換が可能
- グローブ操作を意識した設計

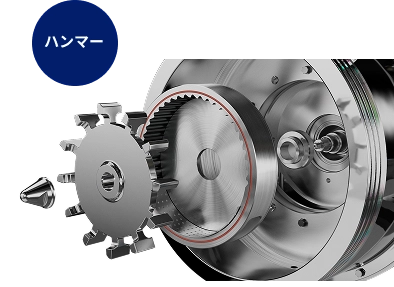

ハンマータイプ／
ピンタイプの付け替え可能
目標粒度や粉体物性に応じて、装置の主要構成はそのままに、ハンマータイプをピンタイプに付け替えすることができます。
また検知機能により、ヒューマンエラーを防止します。
防爆対応
有機溶剤・アルコールなどを使用する環境に適した防爆仕様にも対応可能です。
不活性ガスによる置換
帯電性など粉塵爆発、酸化による劣化がある物質には、不活性ガスを導入し、リスクを抑制できます。

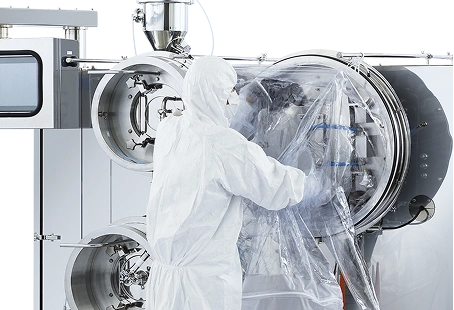

グローブ操作を意識した設計
多様な粉体に対応するため、フレキシブルバッグ越しでの作業が可能です。
グローブ装着時の作業性を考慮した設計にしております。
柔軟にカスタマイズ
- 供給、粉砕、回収部の分離が可能
- 投入、回収は様々な方式に対応
- 自由度の高い設計
カスタマイズ可能なフレキシブルバッグ
素材特性と国内製造を活かし、ご要望に応じたカスタマイズが可能です。
加えて、短納期・フルオーダーを実現しています。

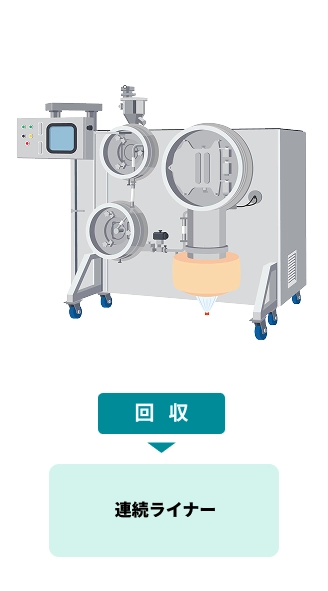

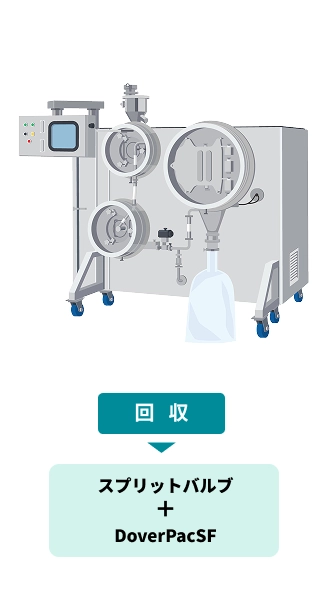

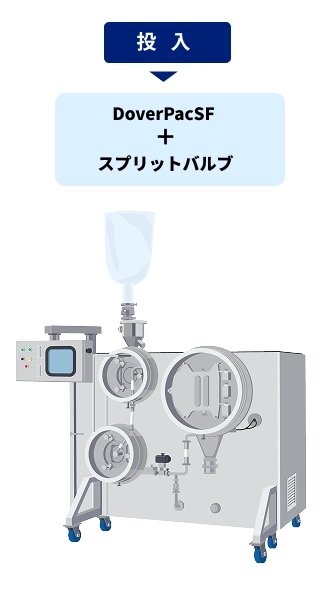

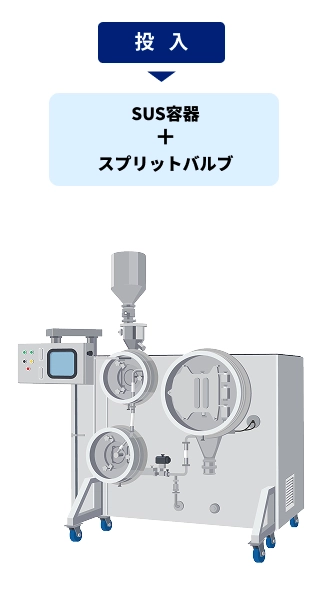

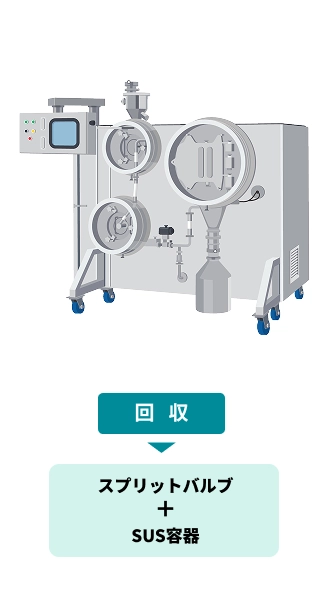

投入・回収は様々な方式に対応
投入および回収の方法は、ご要望に応じて選択可能です。
投入および回収の方法は、ご要望に応じて選択可能です。

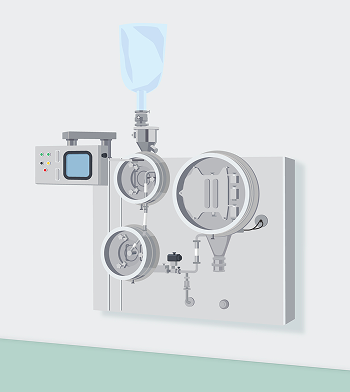

壁面埋め込みにも対応
本装置を壁面に埋め込むことで、クリーンエリアを広く活用できます。
また、メンテナンスが必要な主要箇所はクリーンルーム外にあるため、広いスペースで効率よく作業ができます。
各部位ごとの分割・配置が可能
レイアウトに合わせて、各部位を分割・配置できます。
